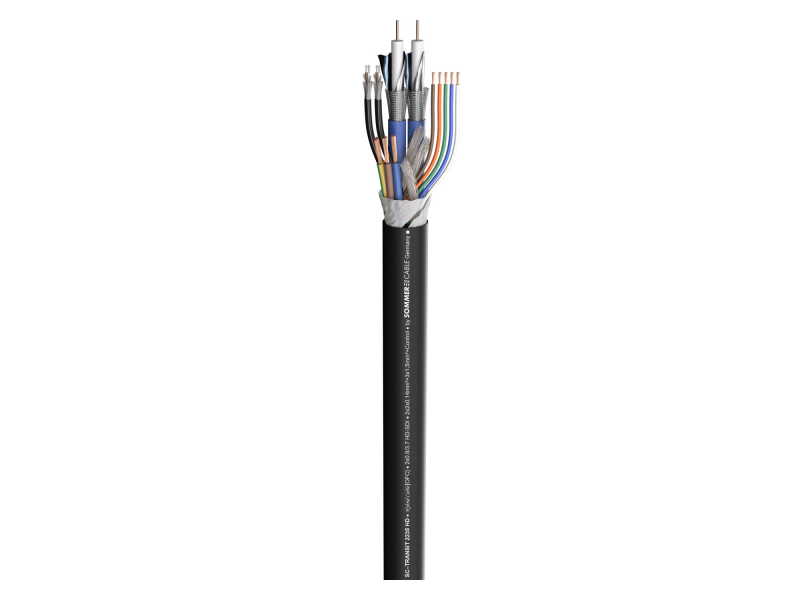

SC Transit MC 2235 HD; video: 2 x 0,80/3,70; audio: 2 x 2 x 0,14 mm2; power: 3 x 1,50 mm2; 5 x control; S-PVC O 15,50 mm black

SC Transit MC 2235 HD; video: 2 x 0,80/3,70; audio: 2 x 2 x 0,14 mm2; power: 3 x 1,50 mm2; 5 x control; S-PVC O 15,50 mm black




Trojaczki w jednym brzuchu...
Noś obraz, dźwięk i moc. Linia obrazu służy do przesyłania sygnału wideo 75 Ω, linia dźwięku składa się z ekranowanego kabla mikrofonowego AES/EBU o przekroju 2 x 0,14 mm² (2 x 0,0002 cala kwadratowego) oraz prąd jest przesyłany kablem zasilającym 3 x 1,5 mm² (3 x 0,002 cala kwadratowego). TRANSIT MC 113 jest używany do instalacji stałych (studio, teatr, technika budowlana itp.). Nadaje się również do zastosowań mobilnych i zewnętrznych. TRANSIT MC 2235 HD ma kolejne 5 przewodów sterujących i jeszcze jedną linię audio i wideo oraz obsługuje HD. TRANSIT MC 120 z jedną linią wideo i dwiema liniami audio jest wyjątkowo odporny na niskie temperatury (do użytku mobilnego w temperaturze –40°C, instalacja stała –50°C), dzięki czemu idealnie nadaje się do zastosowań mobilnych, zwłaszcza do kamer ze złączami audio stereo.

Zalety:
Wideo HD-SDI 75 Ω + dźwięk (+ zasilanie)
Bardzo kompaktowy i elastyczny
Łatwa obsługa
Aplikacja:
Podłączenie monitorów monitorujących, kamer, konsol do cięcia
Instalacja (studio, teatr, technika budowlana, montaż w szafie)
Zastosowania zewnętrzne



Specyfikacje:

Numer artykułu 600-2231
Nazwa Transit MC 2235 HD
Właściwości miedzi beztlenowej OFC
Właściwości Analogowe
Właściwości SDI
Właściwości Cyfrowy 75 Ω
Obszar zastosowania Instalacja
Obszar zastosowań Studio / Transmisja
Obszar zastosowania Mobilny na zewnątrz / wewnątrz
Obszar zastosowań ELA 100 V
Kabel hybrydowy aplikacji
Kolor czarny
Kolor szczegółowy czarny
Konstrukcja [2Y0,8mm(ST)CY+2(2LI2Y0,14mm²)DY+3LI2Y1,5mm²]Y
Konstrukcja (audio) 2(2LI2Y0,14mm²)DY
Konstrukcja (wideo) 2Y0,8mm(ST)CY
Konstrukcja (moc) 3 x 1,50 mm²
Konstrukcja (kontrola) 5 x 0,34 mm²
Materiał płaszcza S-PVC
Materiał osłony (audio) PVC
Materiał płaszcza (wideo) PVC
Płaszcz [mm] 15,50
Średnica płaszcza (audio) [mm] 2,60
Liczba kanałów (audio) 2
Liczba kanałów (wideo) 2
Liczba kanałów (moc) 1
Liczba kanałów (sterowanie) 5
Przewód wewnętrzny (audio) 2
Przewód wewnętrzny (wideo) 2
Przewód wewnętrzny (zasilanie) 3
Przewód wewnętrzny (audio) [mm²] 0,14
Przewód wewnętrzny (wideo) [mm²] 0,50
Przewód wewnętrzny (moc) [mm²] 1,50
Przewody wewnętrzne (kontrolne) [mm²] 0,34
Średnica przewodu wewnętrznego (audio) [mm] 0,42
Średnica przewodu wewnętrznego (wideo) [mm] 0,80
Średnica przewodu wewnętrznego (moc) [mm] 1,38
żyły wewnętrznej (kontrolnej) [mm] 0,66
AWG (dźwięk) 26
AWG (wideo) 20
AWG (kontrola) 22
Ekranowanie (audio) Spirala miedziana, cynowana
Ekranowanie (wideo) Oplot miedziany cynowany + folia AL / PT
Współczynnik ekranowania [%] 100
Miedziane nici (audio) 18
Linka miedziana Ø (audio) [mm] 0,10
Linka miedziana Ø (kontrolna) [mm] 0,25
Materiał izolacji przewodu (wideo) Pianka / Skóra-PE
Izolacja przewodu Ø (wideo) [mm] 3,70
Waga na 1 m [g] 254
Odporny na promieniowanie UV tak
Obciążenie ogniowe na m [kWh] 1,01
Okrągły wariant stylu
Pakowanie zapasów luzem
Temperatura min. [°C] -20
Temperatura max. [°C] 70
Szerokość [mm] 15,5
[mm] 15,5
Capac. przew./przew. na 1 m (audio) [pF] 78
Pojemność przewodu/przewodu na 1 stopę (audio) [pF] 23 7744
Capac. przew./osłona. na 1 m (audio) [pF] 130
Pojemność ekranu przewodowego/elektrycznego w odległości 1 stopy (audio) [pF] 39 624
Pojemność przewodu/ekranu elektrycznego w odległości 1 m (wideo) [pF] 54
Pojemność ekranu przewodowego/elektrycznego w odległości 1 stopy (wideo) [pF] 16,4592
Tłumienie przy 50 MHz (100m i 20°C) [dB] 5,7
Tłumienie przy 50 MHz (100 stóp i 20 °C / 68 °F) [dB] 1,7374
Tłumienie przy 200 MHz (100m i 20°C) [dB] 10,8
Tłumienie przy 200 MHz (100 stóp i 20 °C / 68 °F) [dB] 3,2918
Tłumienie przy 470 MHz (100m i 20°C) [dB] 16,9
Tłumienie przy 470 MHz (100 stóp i 20 °C / 68 °F) [dB] 5,1511
Tłumienie przy 862 MHz (100m i 20°C) [dB] 23,4
Tłumienie przy 862 MHz (100 stóp i 20 °C / 68 °F) [dB] 7,1323
Tłumienie przy 1000 MHz (100m i 20°C) [dB] 25,1
Tłumienie przy 1000 MHz (100 stóp i 20 °C / 68 °F) [dB] 76505
Tłumienie przy 1485 MHz (100m i 20°C) [dB] 31,4
Tłumienie przy 1485 MHz (100 stóp i 20 °C / 68 °F) [dB] 9,5707
Impedancja (wideo) [Ω] 75
BPVo-Euroklasa Fca

Wykonanie: MP
